​小米5拆解图赏

小米5拆解图赏

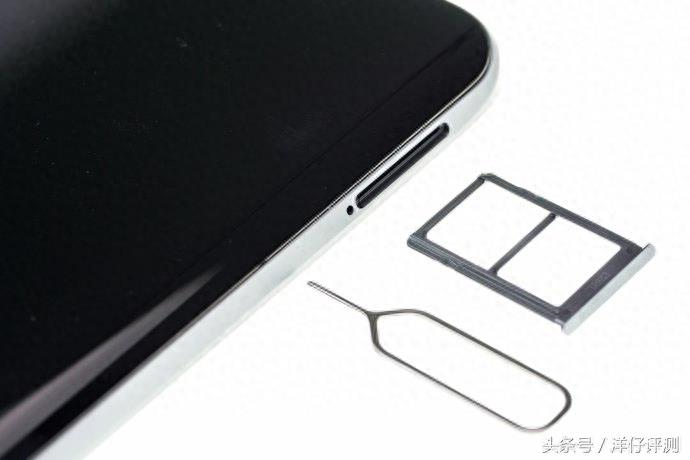

首先将机器关机，然后取出SIM卡托

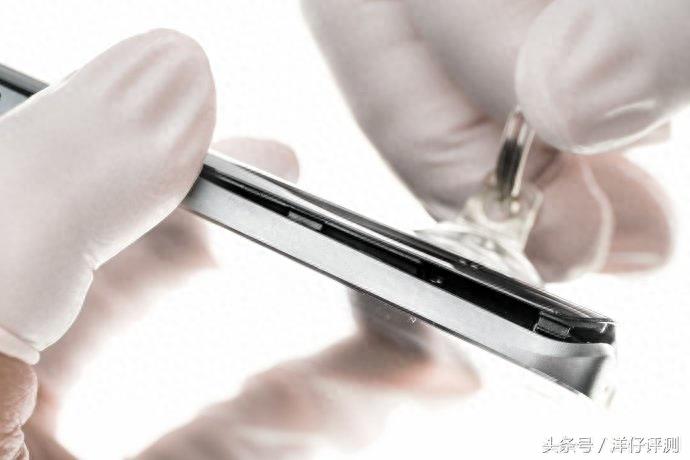

由于机身没有螺丝，拆解智能从后壳入手，后壳采用扣卡式设计，使用吸盘很容易就能打开。后盖上没有任何部件。

打开后盖可以看到机身上有很多螺丝固定，上下一共16课螺丝

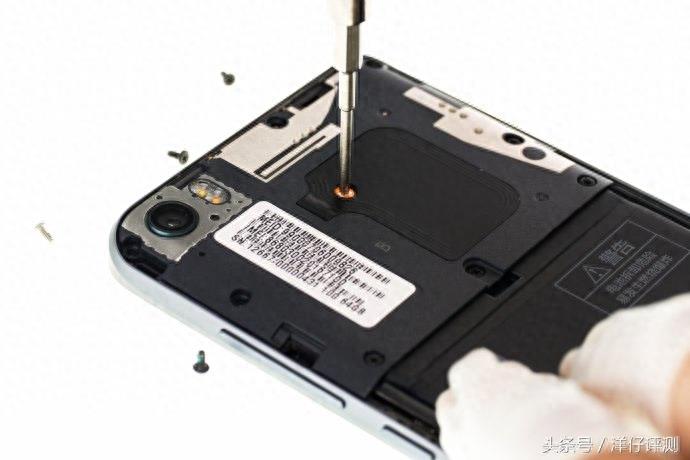

线面我们先卸掉顶部主板固定架上的螺丝

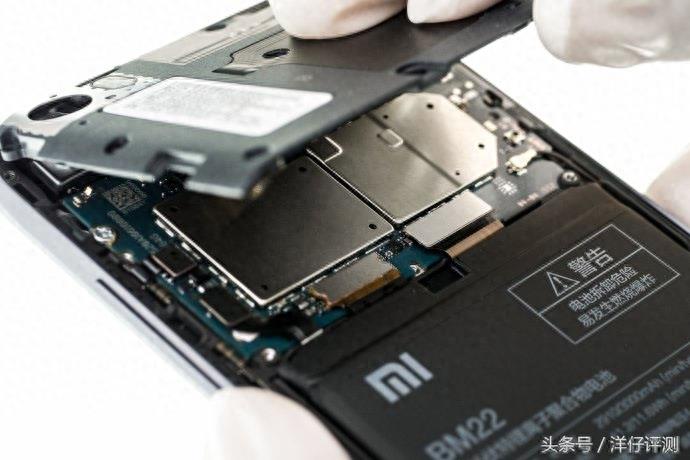

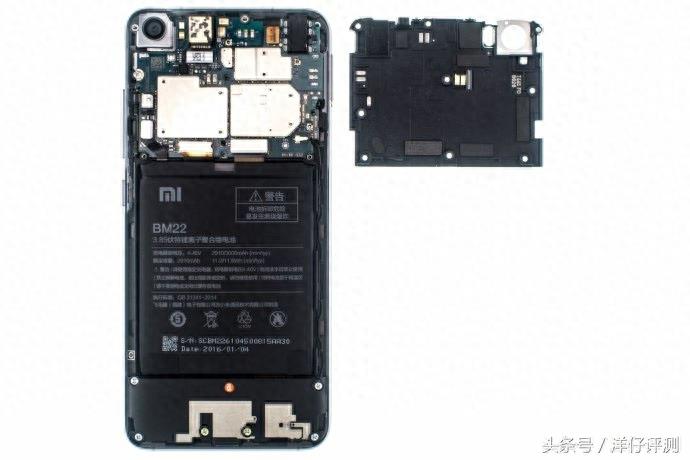

卸掉后用手打开固定支架

可以看到支架上除了天线触点外还有NFC触点，也就是除了天线在支架上还有NFC线圈在这个支架上

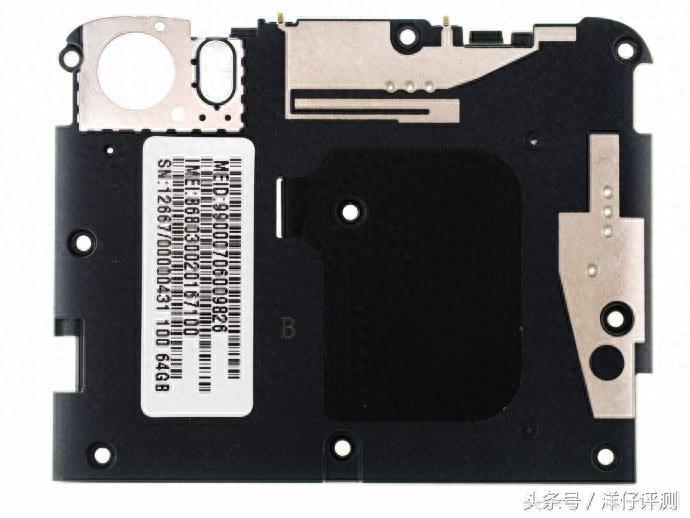

来个支架特写，看看天线和NFC都采用LDS 工艺

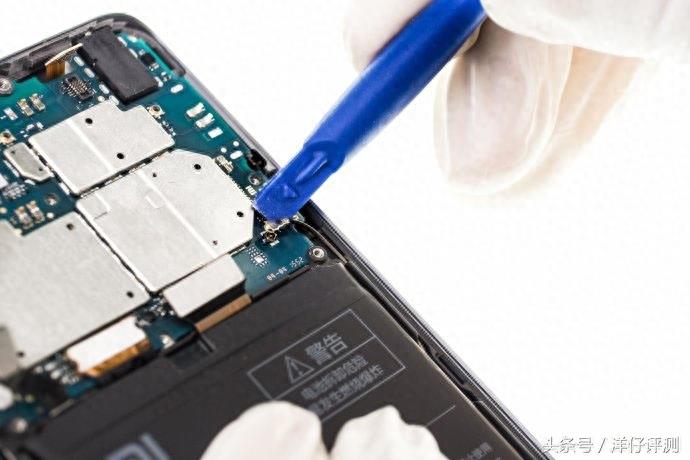

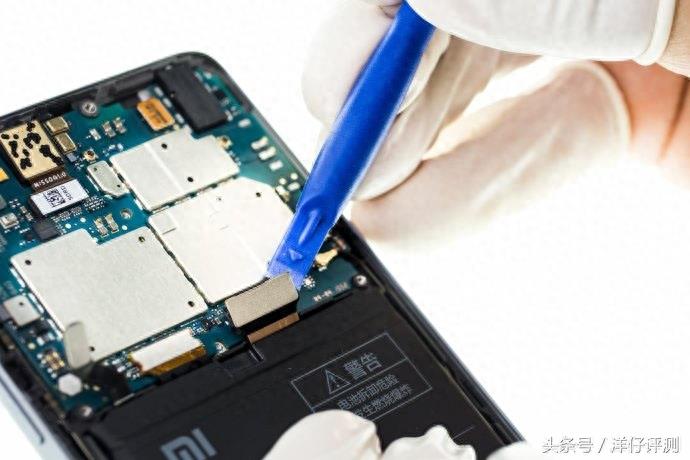

回到主板上断开电源BTB

然后断开 副板、屏幕、侧键、环境光 ＆ 距离传感器组件BTB

然后在断开RF电缆线

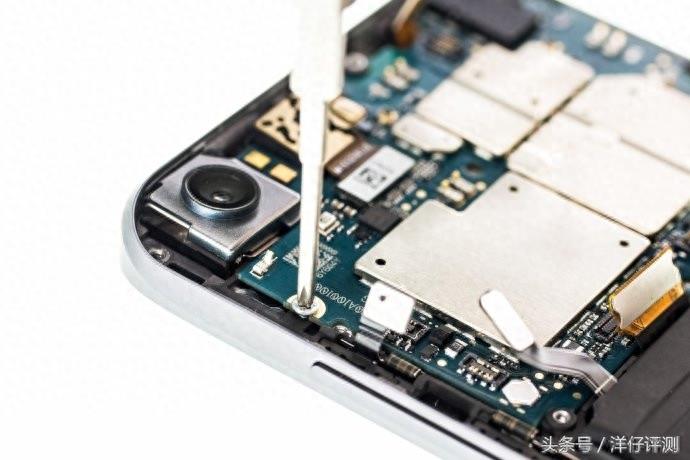

卸掉主板所有固定螺丝

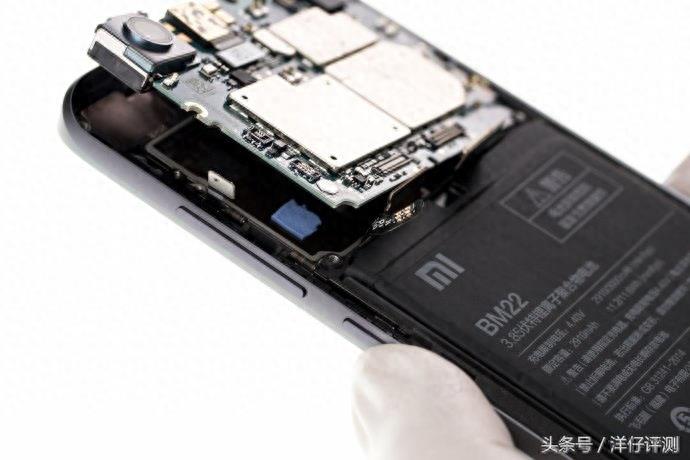

然后将主板小心撬起慢慢取下

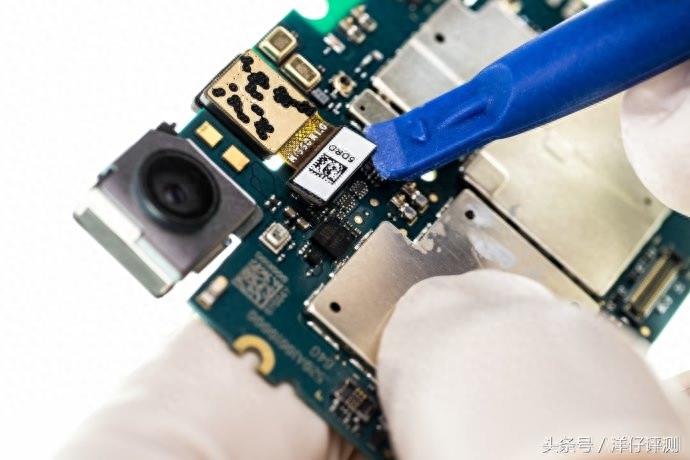

取下主板后用撬棒断开前摄BTB，然后取下前摄

取下的前摄

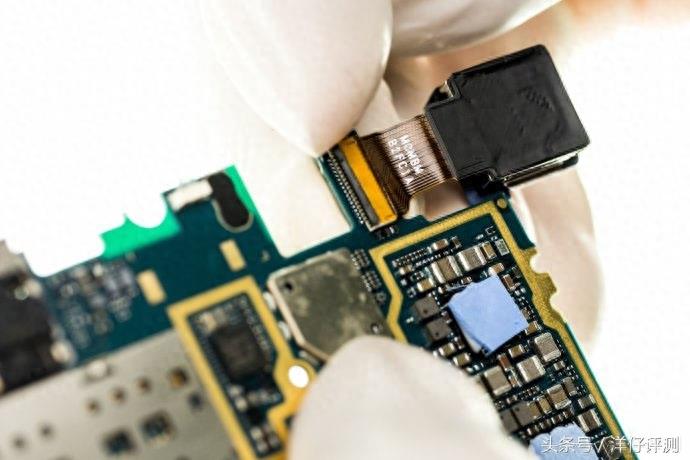

然后扣开后摄的ZIF扣卡并取下后摄

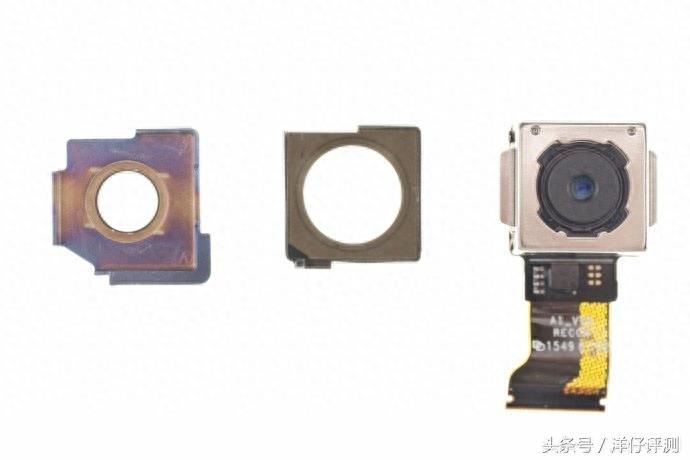

取下拆掉固定架的后摄

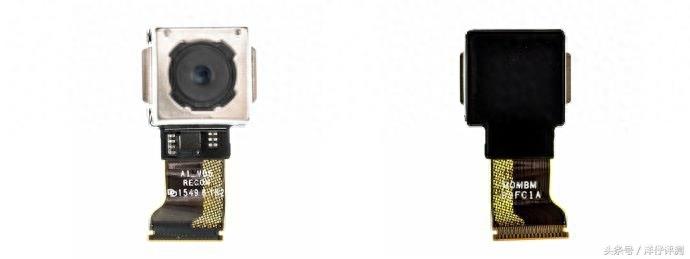

取下的后摄

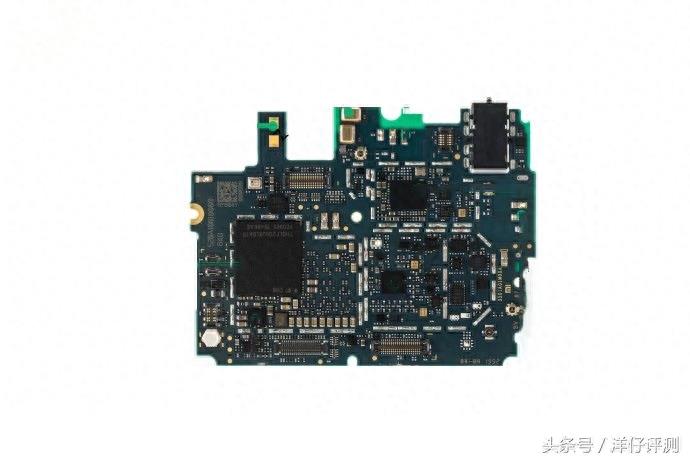

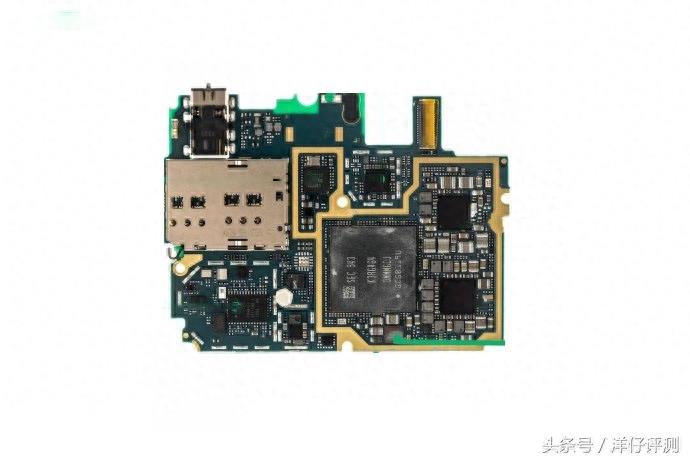

拆出屏蔽罩的主板可以看到一些重要芯片

主板另一面拆掉屏蔽罩的样子

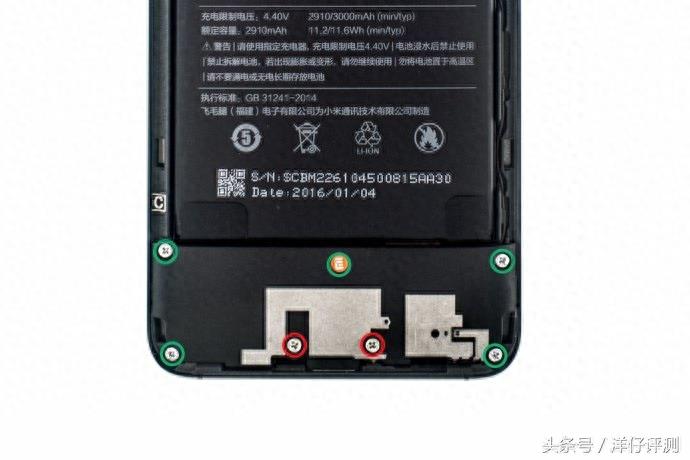

接下来我们拆卸底部小板支架上的螺丝

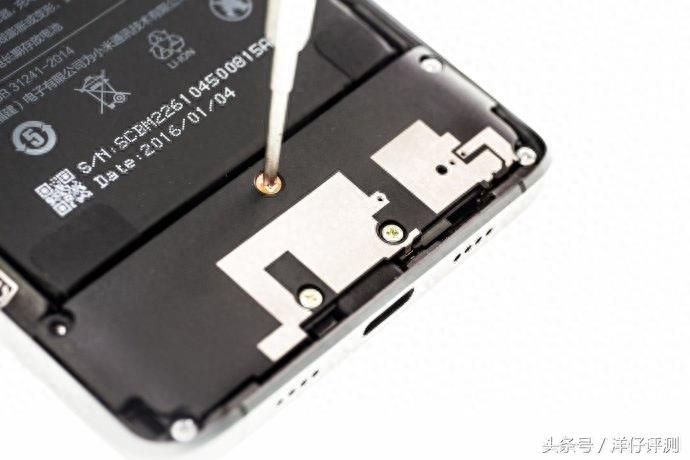

用螺丝刀一一卸掉

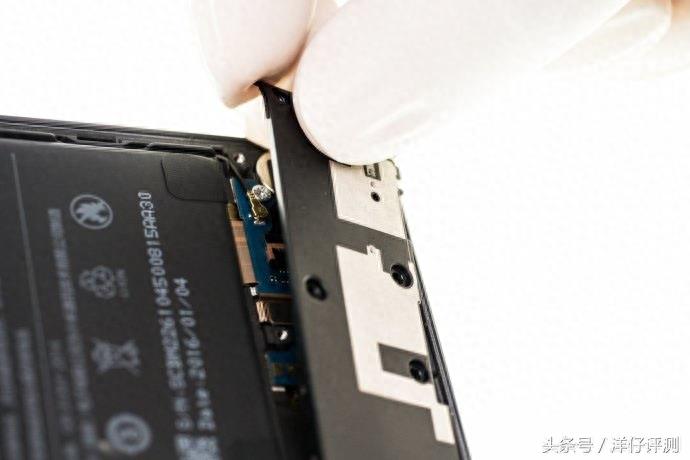

然后用手取下扬声器支架

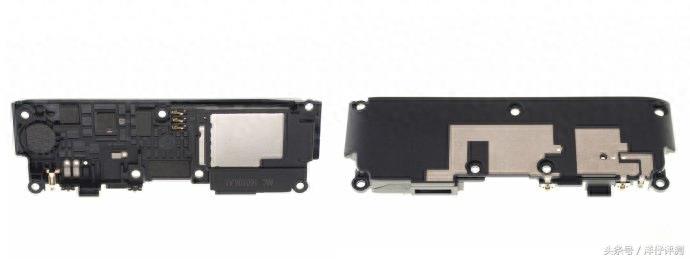

取下的扬声器支架

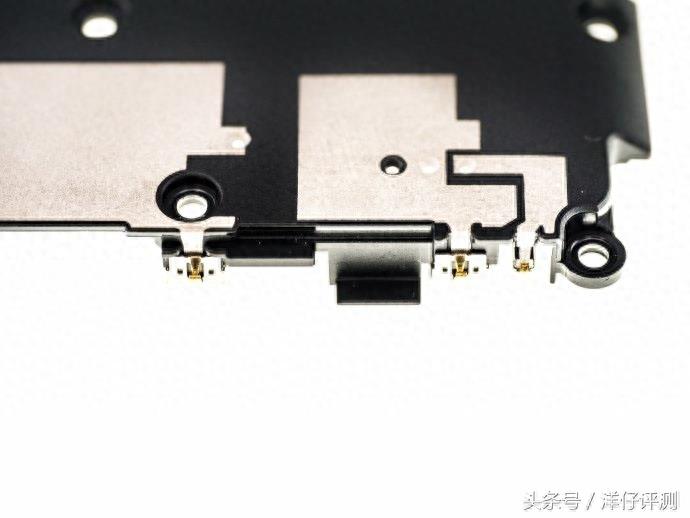

扬声器支架上的天线也是采用LDS 工艺

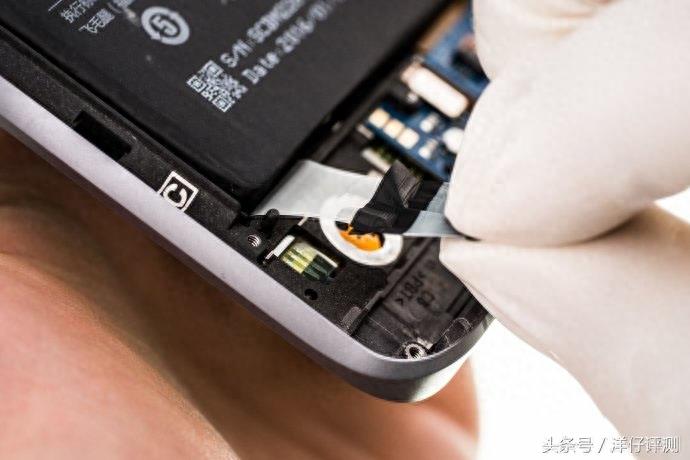

接下来我们拆解电池，用手拉出电池底部易拉胶带

将易拉胶带全部拉出电池便可以取出

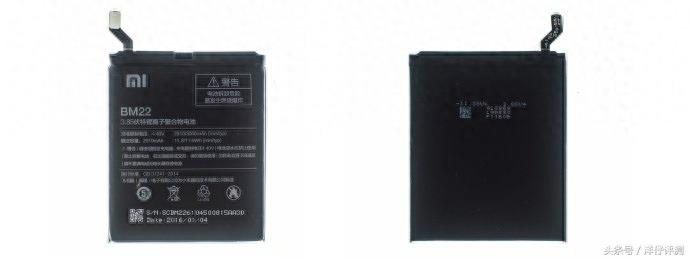

取下的电池

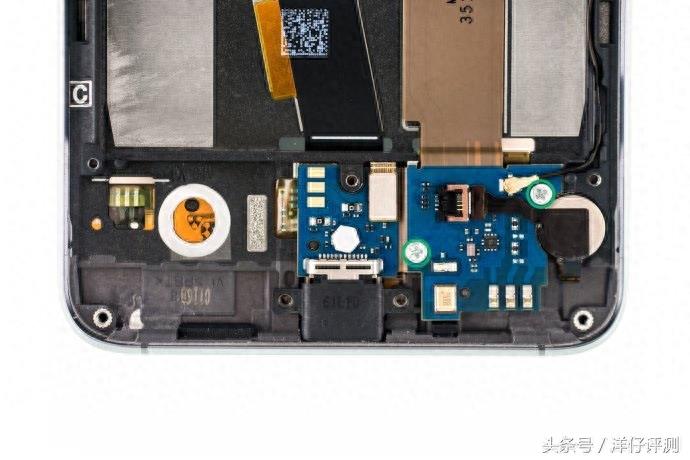

取下电池后我们拆掉小板固定螺丝

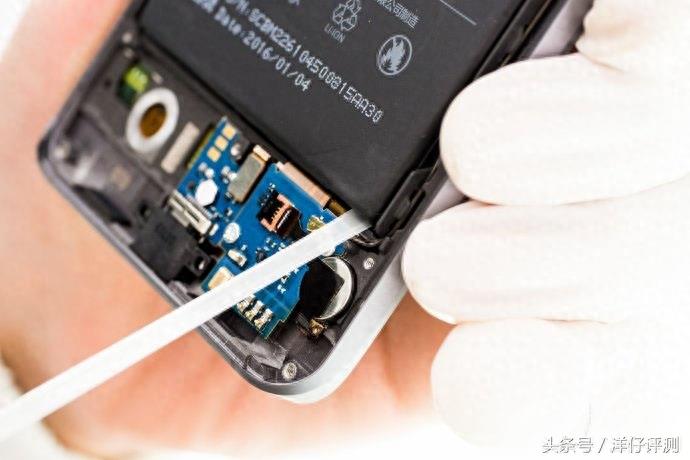

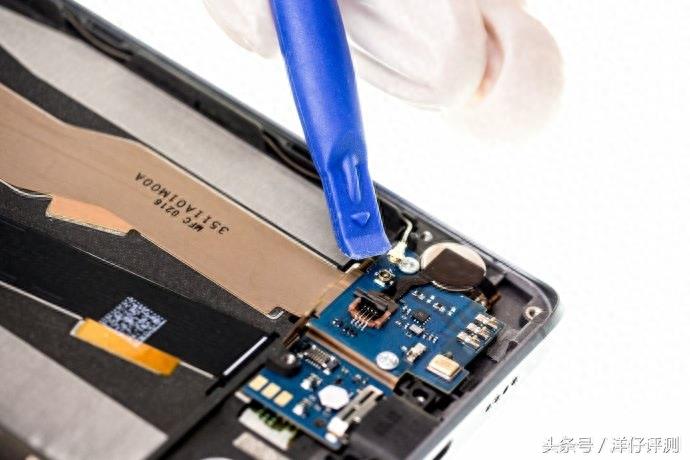

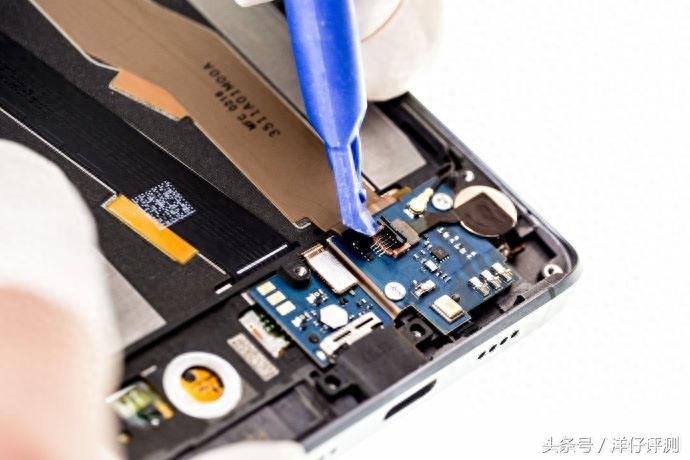

用撬棒断开震子ZIF扣卡

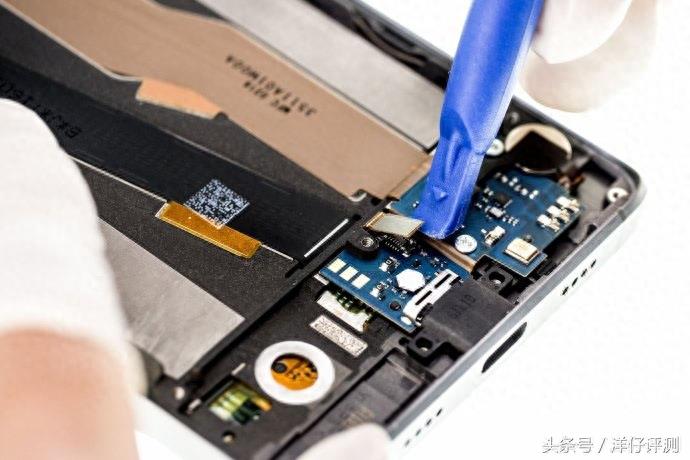

在断开另一个BTB

在断开RF电缆线

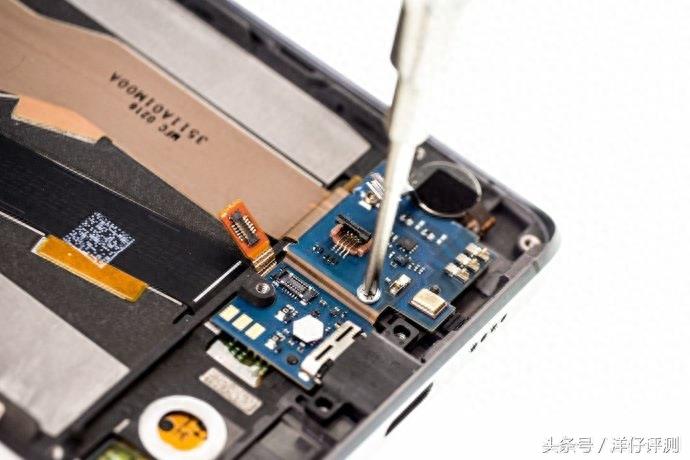

接着用螺丝刀卸掉固定支架

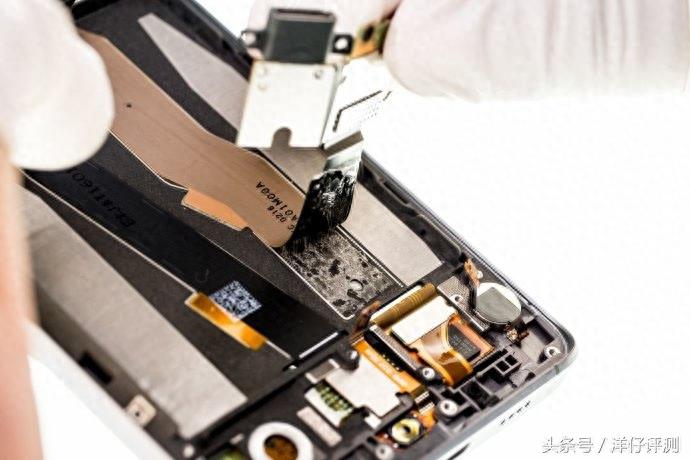

然后用手撕开小板FPC模块

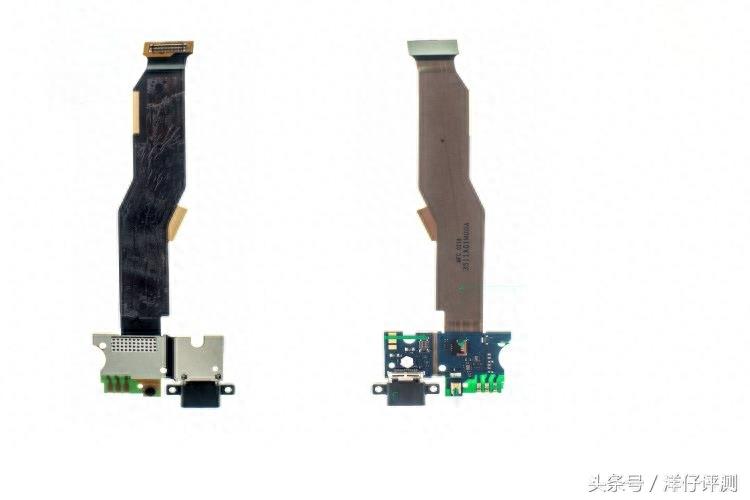

取下的FPC小板模块

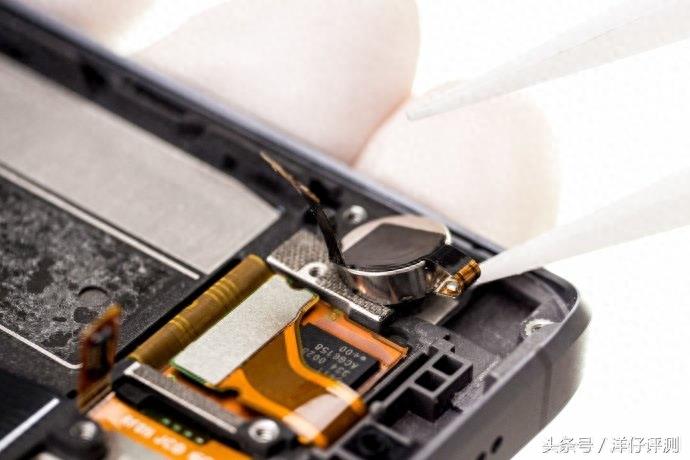

接下来取出震子

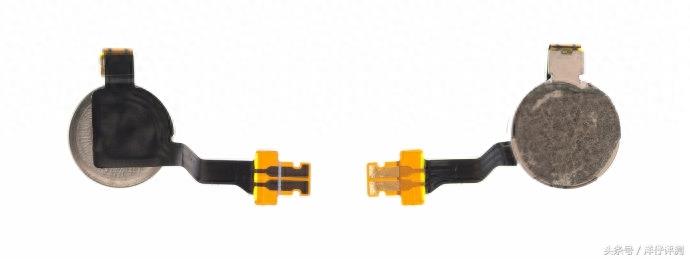

取下的震子组件

接着取下光感部件

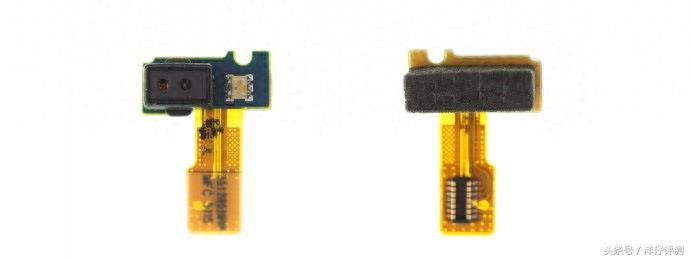

取下的光感原件

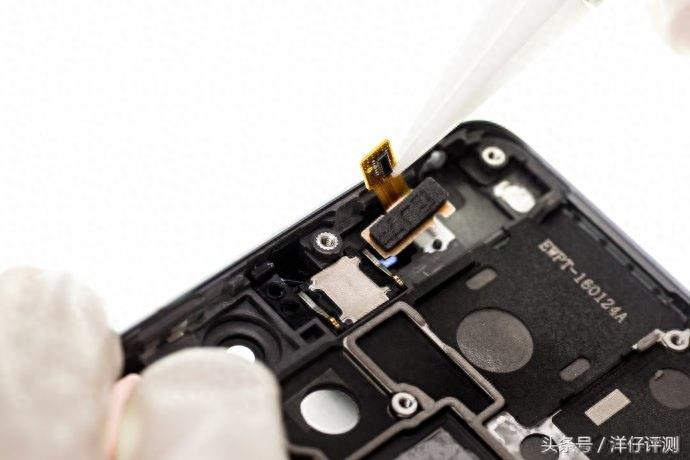

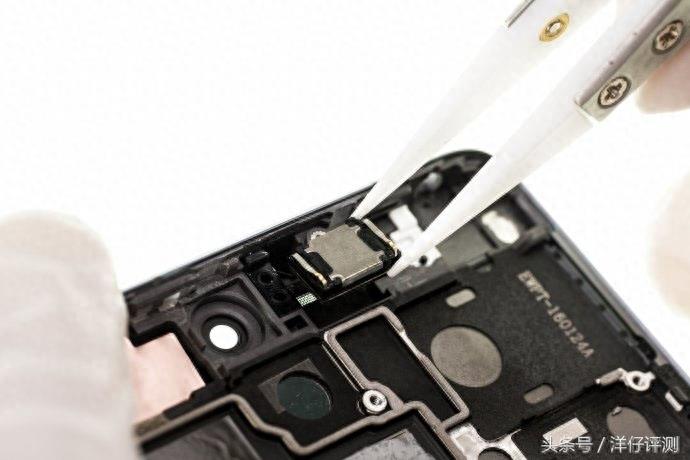

接着取下听筒

取下的听筒

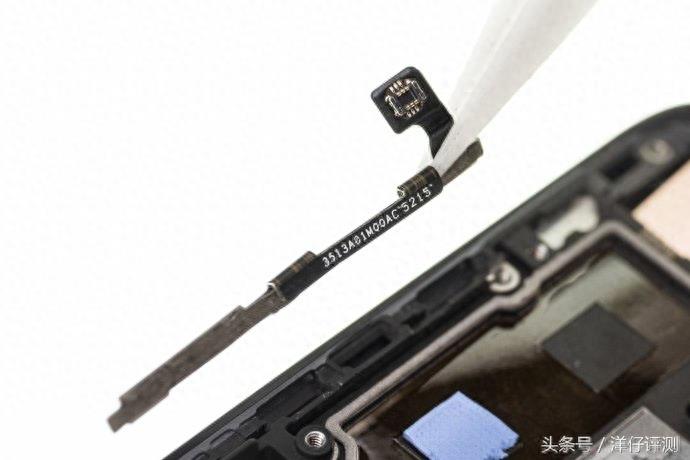

在取下侧键

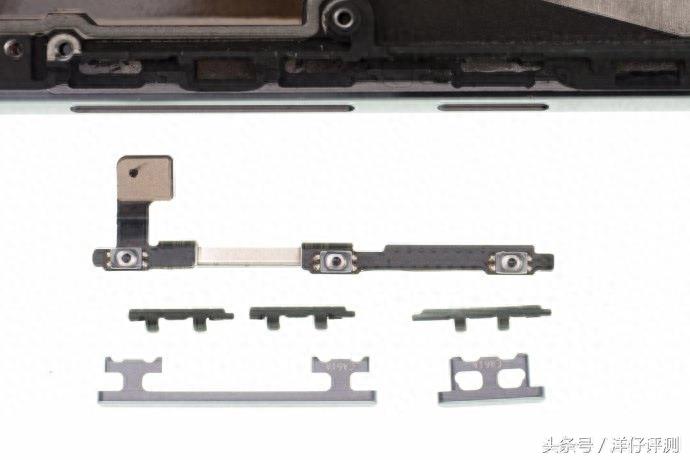

取下的侧键

断开屏幕BTB

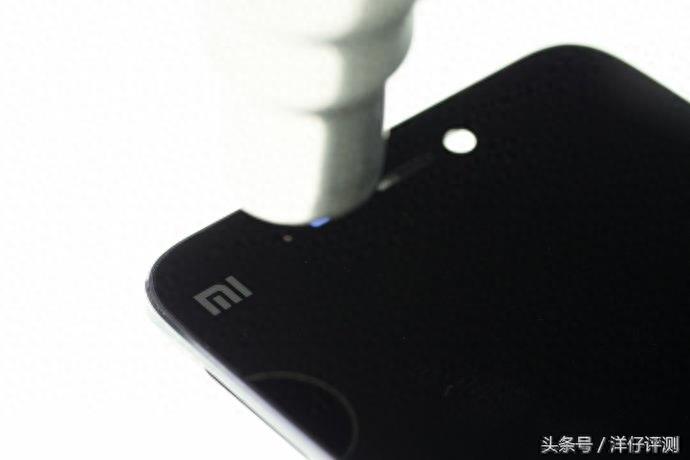

使用风枪加热屏幕，然后分离屏幕

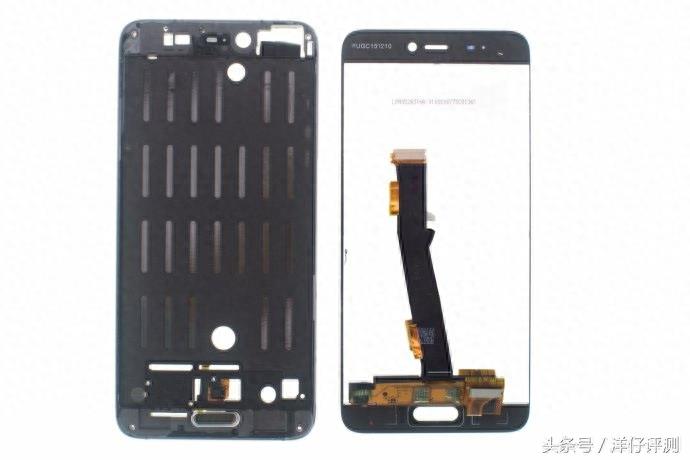

分离后的屏幕

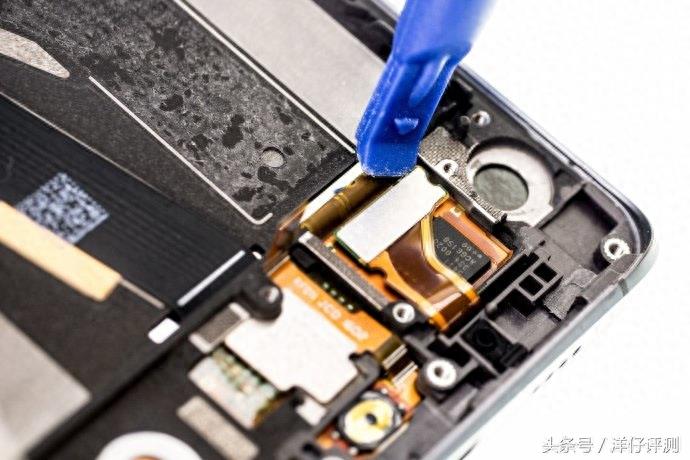

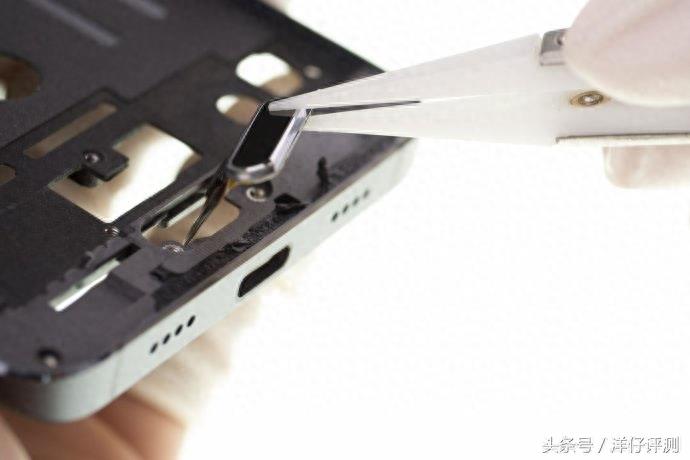

接着取下屏幕下机壳上的Home键

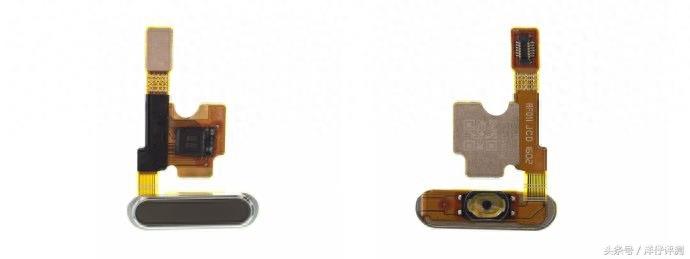

取下的Home键模块

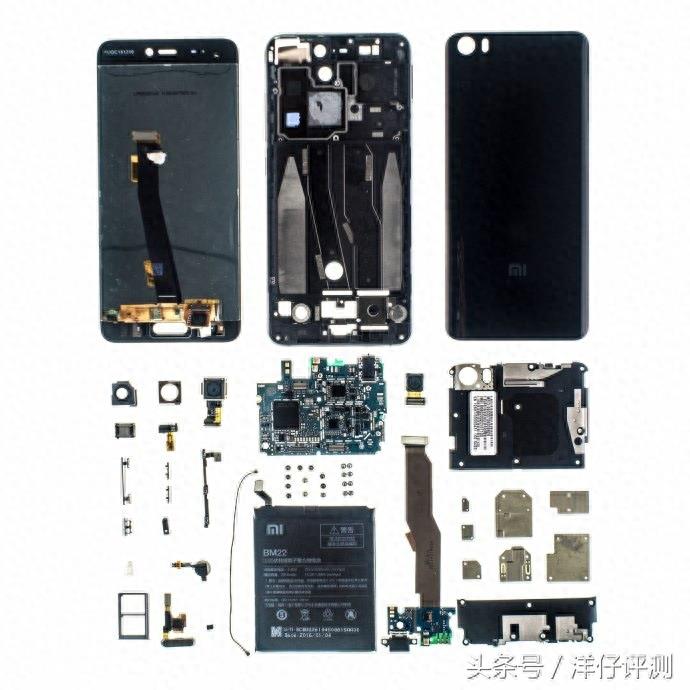

拆解部件全家福
