简述双绞线电缆的类别和特点(同为以太网电缆)
简述双绞线电缆的类别和特点(同为以太网电缆)
尽管无线技术取得了进步,但许多计算机网络仍然依赖电缆作为设备传输数据的物理介质。
存在几种标准类型的网线,包括同轴电缆、双绞线、USB 电缆、交叉电缆、以太网跳线、光纤电缆等。
在这些不同类型的网线中,很多人可能对跳线和交叉电缆不熟悉,实际上,跳线和交叉电缆是以太网电缆的两种类型,它们具有相同的物理特性。
但是跳线和交叉线到底有什么区别呢?
T-568A 与 T-568B
在谈跳线和交叉线之前,了解一下T-568A和T-568B标准是非常有必要的。
关于这两种跳线布线方案,有两种不同的连接形式。
T-568B 接线方案是迄今为止最常见的,但许多设备也支持 T-568A 接线方案。
如果跳线的两端都按照一种标准接线,则为直通连接,这两种标准都可用于直通电缆。
如果不是,则是交叉连接。
某些网络应用需要以太网交叉电缆,该电缆一端具有 T-568A 连接器,另一端具有 T-568B 连接器,这种类型的电缆通常用于直接计算机到计算机的连接。
什么是跳线?
许多网络专业人员使用术语跳线来指代任何类型的直通电缆,所以跳线通常被称为直通电缆。
换句话说,跳线不会沿途改变或交换,两端使用相同的接线标准:T-568A或T-568B。
所以跳线的两侧(连接器A和连接器B)都有相同的跳线颜色的线束(如下图所示)。
具体来说,连接器 A 上的引脚 1 连接到连接器 B 上的引脚 1,引脚 2 连接到引脚 2,等等,这些跳线广泛用于将计算机连接到交换机、集线器或路由器。
什么是交叉电缆?
交叉电缆,顾名思义,从一端到另一端时会在途中交叉或交换。
与跳线不同,交叉电缆两端采用两种不同的布线标准:一端采用T568A布线标准,另一端采用T568B布线标准。
交叉电缆的两侧(连接器A和连接器B)有不同颜色的排线,从连接器A出来的电线应该与连接器B的正确引脚相匹配。
如下接线图所示,你可以看到即连接器A的1针到连接器B的3针,2针到6针,3针到1针,6针到2针等,交叉线主要用于连接两个路由器、计算机或集线器。
跳线与交叉电缆:何时使用?
简而言之,交叉电缆将两个相同类型的设备连接在一起进行通信,例如 PC 到 PC,或交换机到交换机,跳线将两个不同的设备(如 PC 和交换机)相互连接,以下场景将解释不同的应用程序。
场景 1:PC 到 PC
如果我们有两台直接相互连接的计算机,并且两台 PC 都尝试在 TX 线上传输,它们的信号会发生冲突。
此外,RX 线上不会发送任何内容,因此,两台计算机都无法接收任何信息,此时,需要使用交叉电缆在两台 PC 之间进行连接。
由于这种电缆是交叉的,从PC 1 在TX 线上发送的信号可以在PC 2 的RX 线上接收,这就是为什么交叉电缆经常用于连接两个相同的设备的原因。
场景二:PC转PC
如果在两台计算机之间混合使用交换机会发生什么情况?
事实上,Switch 被设计为在两台计算机之间进行通信,这台计算机具有天生的电线交叉,因此,我们不需要电缆为我们交叉。
PC 1 在其 TX 线上发送的内容由其 RX 线上的开关接收,然后在其 TX 线上传输,最后由另一台 PC 的 RX 线上接收,反之亦然,因此,当交换机连接到 PC 时,它可以简单地使用跳线。

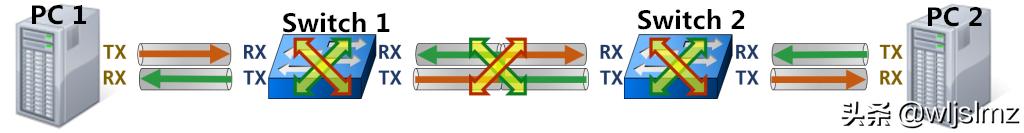

场景三:PC 到 Switch 到 Switch 到 PC
如果我们混合使用两个开关,会发生什么?
两个交换机分别交叉一次,因此出现了在交换机之间的另一对交叉,如上所述,两个相同的设备需要交叉电缆才能进行连接,从上图我们可以看出:
(1) 当 PC 1 连接到交换机 1 时,我们需要一根跳线。
(2) 当 交换机 1 连接到 交换机 2 时,我们需要一根交叉线。
(3) 当交换机 2 连接到 PC 2 时,我们需要一根跳线。
,
-
