​固态继电器的作用-固态继电器的工作原理

固态继电器的作用-固态继电器的工作原理

导语：固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入，个别的为交流输入。

固态继电器的作用-固态继电器的工作原理

固态继电器的作用

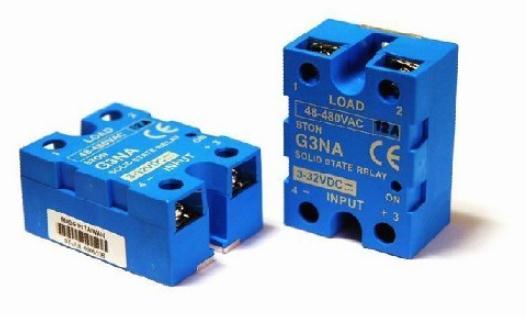

固态继电器其实是利用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中固态继电器都有大量使用。

固态继电器具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，固态继电器还具有输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。

固态继电器的工作原理

固态继电器是一种新型的无触点电子开关，由分立元器件、膜固定电阻网络和芯片，采用混合工艺组装来实现控制回路（输入电路）与负载回路（输出电路）的电隔离及信号耦合，由固态器件实现负载的通断切换功能，内部无任何可动部件。尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。主要由输入（控制）电路，驱动电路和输出（负载）电路三部分组成。

固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入，个别的为交流输入。直流输入电路又分为阻性输入和恒流输入。阻性输入电路的输入控制电流随输入电压呈线性的正向变化。恒流输入电路，在输入电压达到一定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。

固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。隔离耦合电路，目前多采用光电耦合器和高频变压器两种电路形式。常用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列（光－伏）等。
