​灯具谐波检测的意义（IEC照明最新谐波标准解读）

灯具谐波检测的意义（IEC照明最新谐波标准解读）

Erp新指令，在明年的9月1号开始执行，但今年以来许许多多的朋友都在问我们DF是什么，因为之前只听说过一个PF，PF功率因数是指，功率有效值÷有效值电压÷有效值电流=功率因数PF。而DF是指基波功率÷基波电流÷基波电压=DF， 所以DF越大功率因数PF越大，但相反功率因数。所以在新标的要求当中，比如功率≤10w＞5w的产品，DF必须≥0.5功率≤25w＞10w的产品DF必须≥0.7功率＞25w的产品DF必须≥0.9，待机功率psd≤0.5w联网待机功率Pnet≤0.5wPF越大并不代表DF越大。

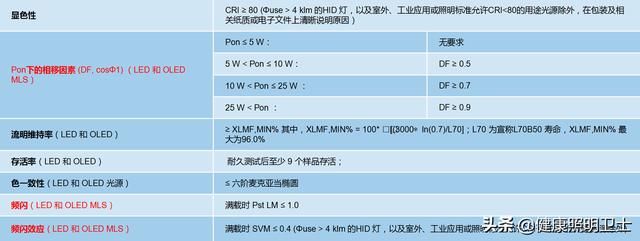

2021年9月1日起，需满足以下功能要求：

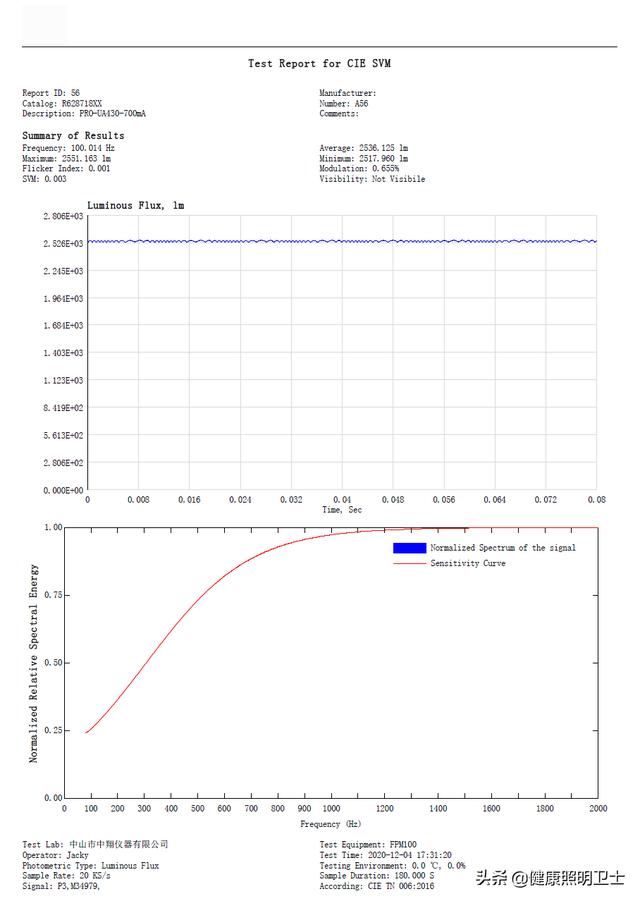

频闪报告丨Test Report for CIE SVM

SVM为CIE推荐的量化频闪效应的参数，参考CIE IN:006-2016标准，并得到了Lighting Europe和NEMA的推荐。

SVM<1，频闪不可见；

SVM>1，频闪可见;

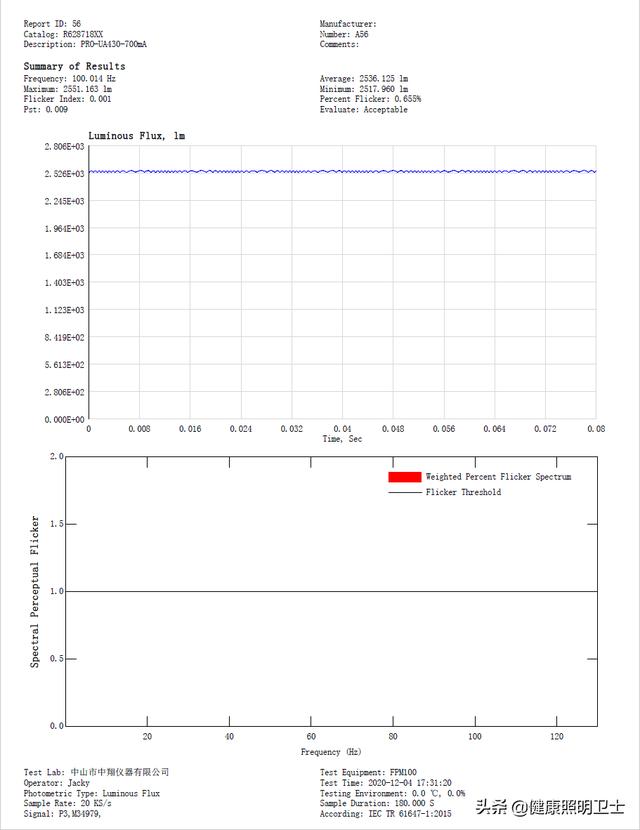

频闪报告丨Test Report for IEC Pst

本方法是参考IEC TR 61547-2015基于IEC 61000-3-3和IEC 61000-4-15等标准提出的应用于照明产品闪烁评价。

Pst=1表示50%的实验者(概率)刚好感觉到闪烁。

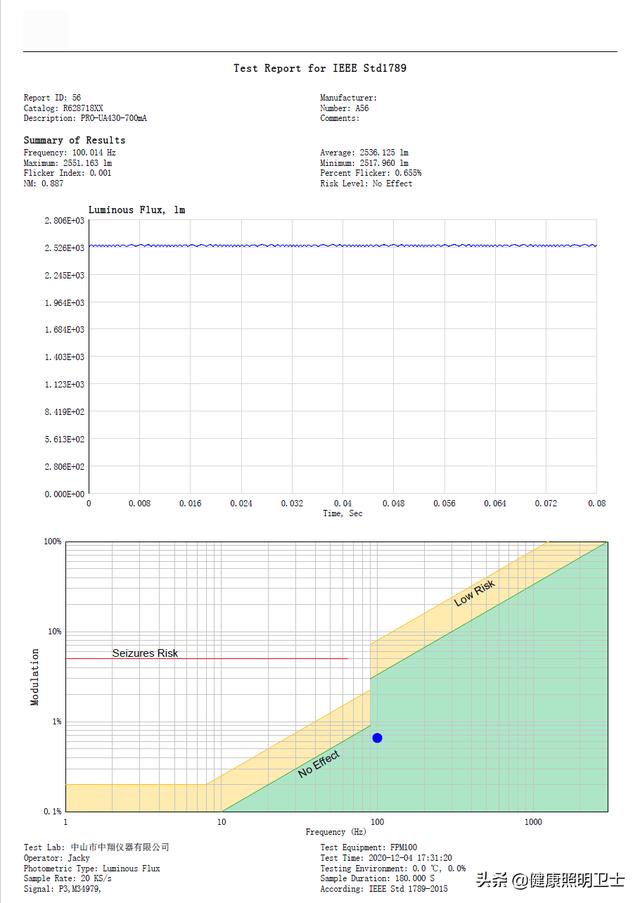

频闪报告丨Test Report for IEEE Std1789

给出了波动深度及频闪指数的“不可察觉”及“低风险”限制，并定义了波动深度【波动深度=（A B）*100%】和频闪指数【闪烁指数=Q1（Q1 Q2）】，但在实际应用中较男发现，主要是会增加LED光源的成本和体积。 新的GB/T 31831-2015《LED室内照明应用技术要求》标准就是采用这种定义的限值。

每个标准的测量方式和量化标准也不尽相同，但结果都可以作为衡量LED灯具频闪情况的重要指标。份报告就非常通俗易懂，不像先前的那几份报告，大家要去查标准、对标准，比如新标规定pst应≤1，svm应＜0.04。大家还要记住这个标准的限值，而这份报告我们只要看实测值的测试点，而蓝色的点是否在我们的绿色安全区内，就算是合格，在黄色区域内属于一般接受范围，在白色区域内，就是高致病风险，证明灯频闪严重，而频闪严重会诱发人类许多疾病，如癫痫等

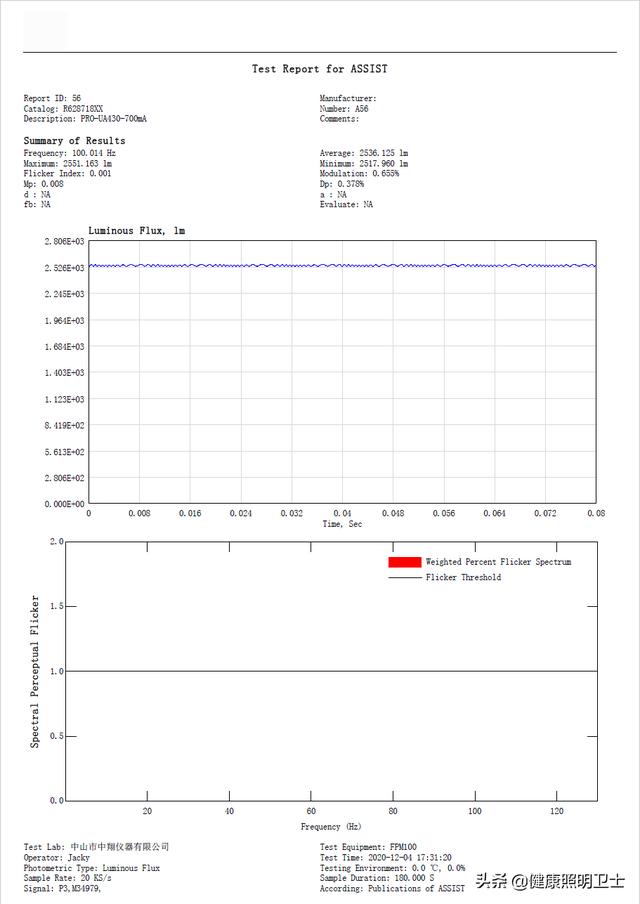

频闪报告丨Report for ASSIST

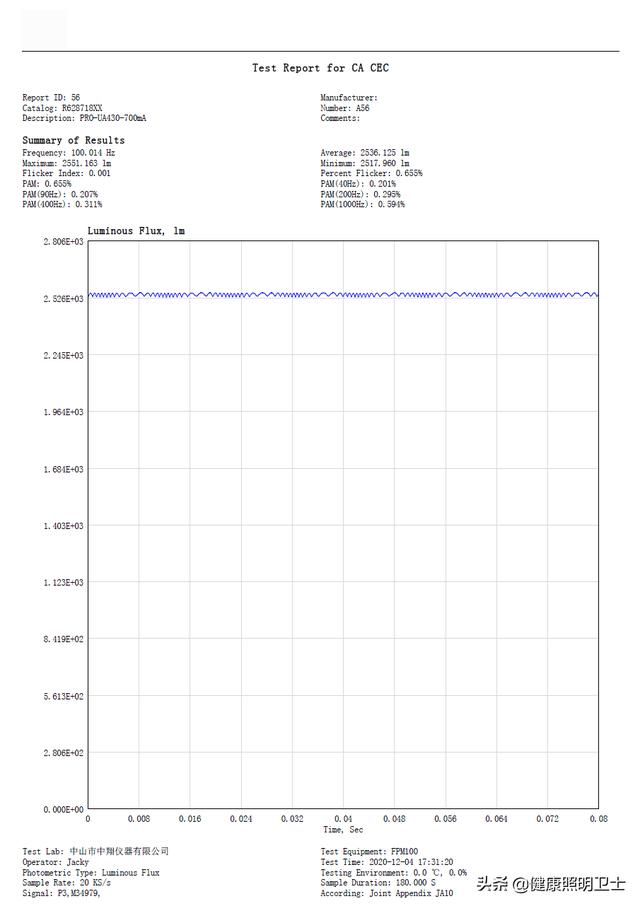

此方法是由美国照明研究中心(LCR)领导的固态照明系统和技术联盟(ASSIST)所推荐的，针对可见频闪的评价和频闪效应的评价。频闪报告丨Test Report for CA CEC

美国加州能效CEC Title 24对高于高效照明光源频闪（Flicker）测试要求，主要通过量化照明的光波动，并且用低于某一截止频率的调制深度百分比来表征频闪程度。IEC-61547 Pst频闪测试对供电电源的要求

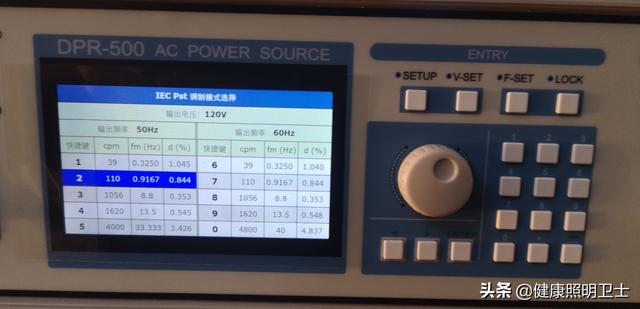

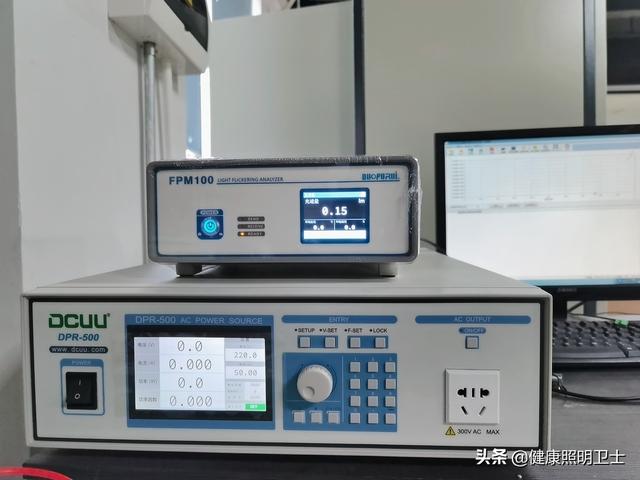

许多第三方实验室，曾经应该或多或少都遇上一些客户在测pst的时候，用户要求增加调制频率与电压波动，在不同的调制频率与电压波动的情况下来测量这个灯的频闪pst，看他是否合格，所以这个时候不单单只需要一台频闪仪，更需要一台可以输出调制频率与电压波动的测试电源，来为我们LED灯作为测试供电电源，相信许多工程师们应该对这个测试标准有所了解，IEC谐波要求及测量方法

包括以下：灯和灯具

主要功能之一为照明的多功能设备中的照明部分；

独立式照明控制装置，（旧版放电灯的独立式镇流器和白炽灯独立式变压器）紫外线或红外辐射装置；

广告标识的照明；

照明设备用独立式调光器非相空调光器，（旧版除白炽灯外的灯调光器）

并新增DLT控制装置。

不包括以下：

具有其他首要功能的设备的内置式照明装置（例如复印机、投影仪及幻灯投影机），或者用于刻度照明或者指示目的照明装置

相控调光器

新版新增：舞台照明和演播室用的专业灯具，只有在紧急模式下发光的应急灯具，一些包括照明装置的家用电器。

IEC谐波分类和限制

额定功率>25W

■带有内置相控调光器的白炽灯照明设备

■其他照明设备

5W<额定功率≤25W的所有照明设备产品(需满足其三种限值要求之一)

■额定功率<5W：不做限值要求

■有功功率≤2W的控制模块：若照明设备因控制模块而不满足限值要求且控制模块和设备内其余部分的供电电流可以分开测量，则可以忽略控制模块的贡献，只考虑照明设备内其他部分的谐波电流值

IEC谐波更新限定免测范围

对独立式相控调光器的免测范围做了更新

■用于白炽灯：额定功率不超过1KW

■用于白炽灯以外的照明设备：后沿调光器及默认模式为后沿调光的通用相控调光器额定功率不超过200W。

■用于白炽灯以外的照明设备：前沿调光器及未将默认模式为后沿调光的通用相控调光器，额定功率不超过100W。

■对于额定功率>100W或>200W(依赖于相控调光器的类型）同时≤1000W，可接白炽灯或非白炽灯照明负载的独立式相控调光器，当端接白炽灯时，无谐波电流限值要求。但接非白炽灯负载时，其调光器需符合对应谐波电流限值的要求。

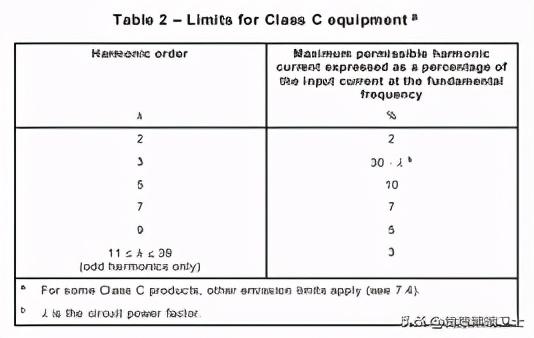

C类照明产品的限值

额定功率>25W的照明设备产品，不得超过表2限值

新增测试条件

对含有调光、调色等控制方式的照明设备，输入电流谐波不得超过表2限值：

配合以下两种测试条件下进行，且必须符合限值要求。

■调整控制装置获得最大功率Pmax；

■调整控制装置位置，在有功功率（Pmin、Pmax）范围内获得，最大THC处。

若Pmax≤50w，Pmin=5w

若50w＜Pmax≤250w，Pmin=10%×Pmax

若Pmax＞250w，Pmin=25w

(5w≥ P ≤25w)

■5W≤额定功率≤25W的照明产品应符合以下三个要求之一

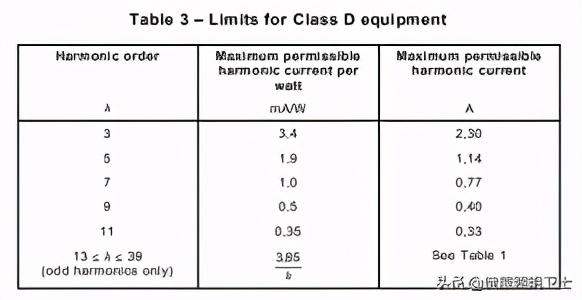

■要求1：谐波电流不超过表3第二栏中与功率相关的限值

(5w≥ P ≤25w)

■以基波电流百分数表示，3次谐波电流不得超过86%，5次谐波不得超过61%

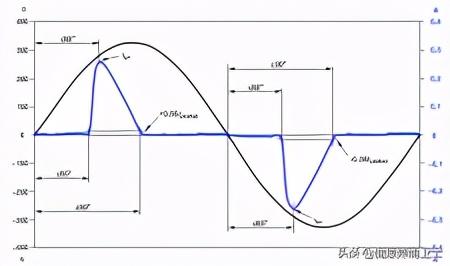

■输入电流波形应满足：相对于基波电压过零点在60°或之前达到峰值电流的5%（门槛电流）

■在65°或之前达到峰值：

■在90°之前不低于5%的电流阈值。

■相角测试也在包含该绝对值峰值的周期内测量。

电流阈值等于出现在测量窗口中最大绝对值峰值电流的5% 测量窗口2.5min

(5w≥ P ≤25w)

■总谐波电流失真（THD）不超过70%

■2次谐波电流不得超过基波电流的5%

■3次谐波电流不得超过基波电流的35%

■5次谐波电流不得超过基波电流的25%

■7次谐波电流不得超过基波电流的30%

■9次谐波电流不得超过基波电流的20%

■11次谐波电流不得超过基波电流的20%

谐波限值报告 表二解读

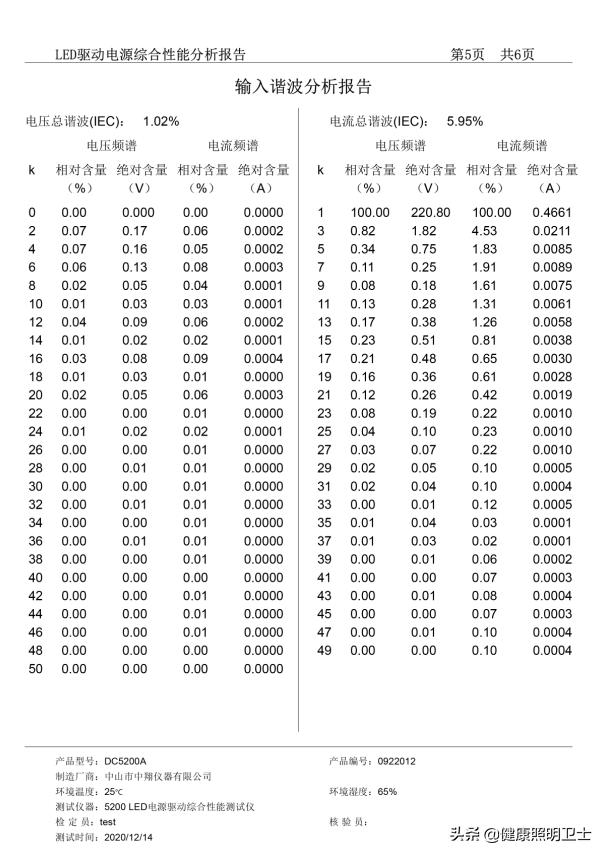

DC5200A LED驱动综合测试仪

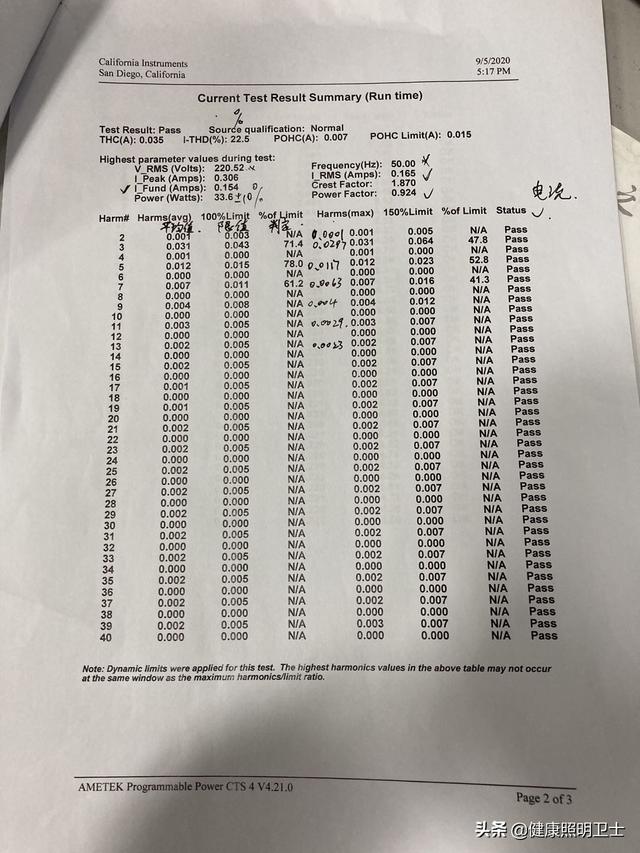

这只灯是33.6w已经大于25w所以他的限值判断依据如表二，第三次谐波的限值计算方法是用基波电流0.154乘以功率因数0.924再乘以30除以100限值就是0.043。因为没有实测值是0.031，没有超过限值0.043，所以判断合格。五次谐波计算方法与第三次限值计算方法是不一样的，见表二，他是同基波电流0.154乘以10除以100限值是0.015。但实测值五次谐波是0.012，因为没有超过限值所以是合格的。比如接下来的其他奇次谐波，计算方法如表二需要大家一次一次的计算，在这里会浪费工程师朋友很多时间与精力，大家都希望有一台设备，能够直接将报告判断报告是否合格，这样可以大大提高工作效率，但这样的一套设备约45万左右，这样价格会让许许多多的企业望而却步。所以大家都希望拥有一台功能类似于进口的而且只做照明的谐波判断，并且又可以测试驱动电源的其他参数如：输入，输出、能效、电压闪变、而且价格在一两万。测量谐波仪器要求

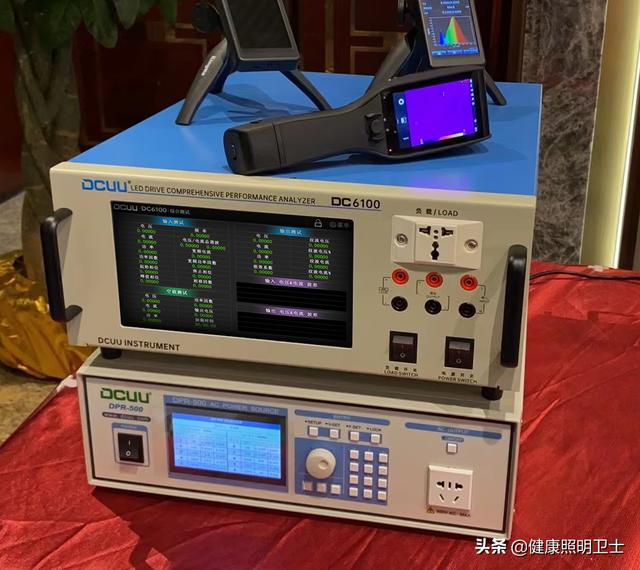

DC6100 LED驱动电源综合性能分析仪

一、DC6100谐波综合分析仪

■有功率（P) 、视在功率（S）、功率因数（λ）、位移因数（DF）、电流（Ⅰ）、电压（V）

■基波电流、各次谐波电流（最大可达256次）；总谐波电流THC、总谐波失真THD。部分奇次谐波电流POHC

■电压、频率、波峰比、峰值相位及电压谐波失真

■相对稳态电压变化dc、最大相对电压变化dmax、相对电压变化超过阈值的时间Tmax、短期内烁值Pst、长时间闪烁值Pt。

■......

二、DPR-500-F T 供电电源要求

供电电源对测量结果的影响很大，需满足以下要求：

■电压变化范围：额定电压......

■频率范围：额定频率±0.5%，50Hz

■电压谐波含有率：3次谐波：0.9%；5次谐波：0.4%；7次谐波：0.3%；9次谐波：0.2%；2~10次谐波：0.2%；11~40次谐波：0.1%；

,
