SPCC 一般用钢板，表面需电镀或涂装处理

SECC 镀锌钢板，表面已做烙酸盐处理及防指纹处理

SUS 301 弹性不锈钢

SUS304 不锈钢

镀锌钢板表面的化学组成------基材（钢铁）， 镀锌层或镀镍锌合金层， 烙酸盐层和有机化学薄膜层。 有机化学薄膜层能表面抗指纹和白锈， 抗腐蚀剂有较佳的烤漆性。

SECC的镀锌方法

热浸镀锌法：

连续镀锌法，成卷的钢板连续浸在溶解有锌的镀槽中；

板片镀锌法，剪切好的钢板浸在镀槽中， 镀好后会有锌花。

电镀法: 电化学电镀， 镀槽中有硫酸锌溶液， 以锌为阳极，原材质钢板为阴极。

1-1产品种类介绍 1.品名介绍 材料规格 后处理 镀层厚度

S A B C ＊ D ＊ ES for Steel

A: EG （Electro Galvanized Steel）电气镀锌钢板---电镀锌 一般通称 JIS镀纯锌 EG SECC

（1）铅和镍合金 合金EG SECC

（2） GI (Galvanized Steel) 熔融镀锌钢板------热浸镀锌非合金化 GI， LG SGCC

（3）铅和镍合金 GA， ALLOY SGCC

（4）裸露处耐腐蚀性

2>3>4>1熔接性

2>4>1>3涂漆性

4>2>1>3加工性

1>2>3>4

B:所使用的底材

C (Cold rolled) : 冷轧

H (Hot rolled): 热轧

C：底材的种类 C：一般用 D：抽模用 E：深抽用 H：一般硬质用

D：后处理

M：无处理

C：普通烙酸处理---耐腐蚀性良好， 颜色白色化

D：厚烙酸处理---耐蚀性更好， 颜色黄色化

P：磷酸处理---涂装性良好

U：有机耐指纹树脂处理(普通烙酸处理)--- ---耐腐蚀性良好， 颜色白色化， 耐指纹性很好

A：有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化， 耐蚀性更好

FX：无机耐指纹树脂处理---导电性

FS：润滑性树脂处理---免用冲床油

E：镀层厚

1-2物理特性 膜厚---含镀锌层，烙酸盐层及有机化学薄膜层， 最小之膜厚需0.00356mm以上。 测试方法有磁性测试(ASTM B499)，电量分析(ASTM B504)，显微镜观察（ASTM B487）。 表面抗电阻---一般应该小于0.1欧姆/平方公分。

1-3 盐雾试验----试片尺寸100mmX150mmX1.2mm，试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后24小时， 但不可超过72小时才可以用于测试， 使用5%的盐水， 用含盐的水汽充满箱子， 试片垂直倒挂在箱子中48小时。 测试后试片的镀锌层不可全部流失， 也不能看到底材或底材生锈， 但是离切断层面6mm范围有生锈情况可以忽略。

1-4镀锌钢板的一般问题点

1.白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈。 (会导致产品质量劣化)

2.红锈---因结露或被水沾湿致迅速发生氢氧化铁为主要成分的红茶色粉末状的锈。

3.烙酸不均匀---黄茶色的小岛形状或者线形状的花纹，但耐腐蚀性没有问题。

4.替代腐蚀保护---在锌面割伤而，露出钢板基体表面的情况下，我们也不必担心镀锌钢板切边生锈问题。

1-5镀锌钢板烤漆处理

1.前处理 由于锌是一种高活性金属， 在烤漆前需要适当的化学转化处理如磷酸盐处理。 磷酸盐处理剂有两种，一种是处理铁的， 一种是处理锌的。

2.脱脂 采用弱碱， 有机溶剂及中性乳液或洗涤剂， 避免用酸或强碱脱脂剂。可用水膜试验（Water lreakage test）来确认，观察试验后的水是否受到污染，以及试品表面的水膜是否均匀。

3.烤漆 电镀锌钢片对漆的选择性比冷轧钢片为严。使用水性底漆（Water promer）可以确保有较强的油漆附着性。

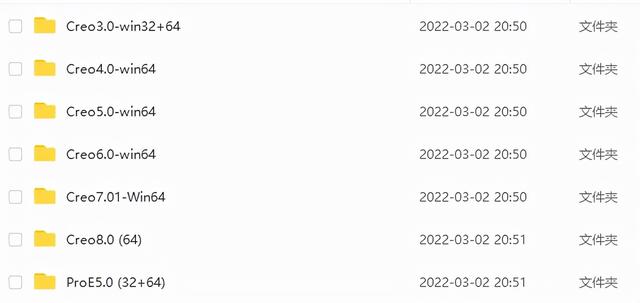

更多教程领取1.软件全集安装包

Proe和Creo全集安装包

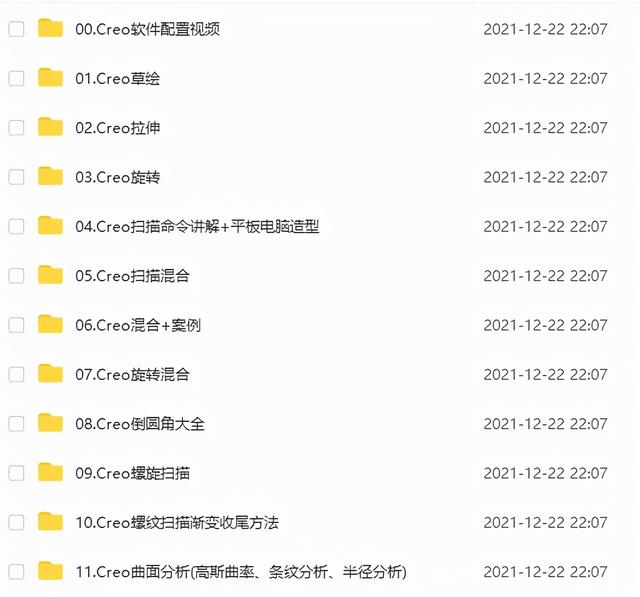

2.Creo软件基础视频教程

软件基础视频教程

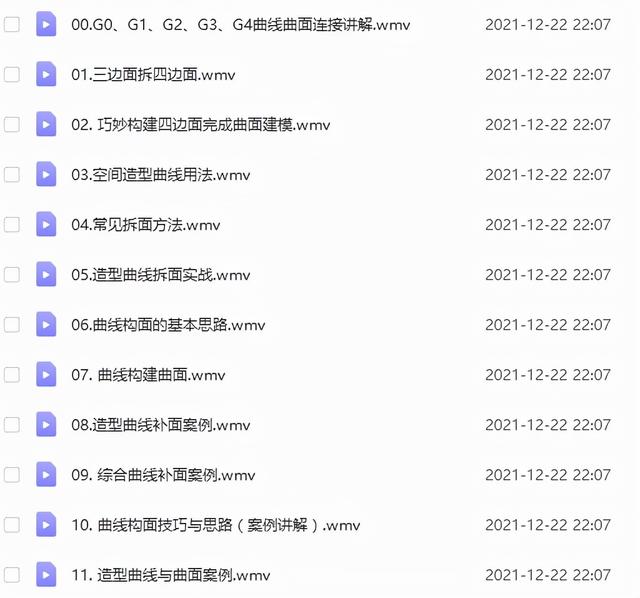

3.Creo曲面基础视频教程

4.Creo曲面实战视频教程

曲面实战视频教程

5.Creo破面修补视频教程

破面修补视频教程

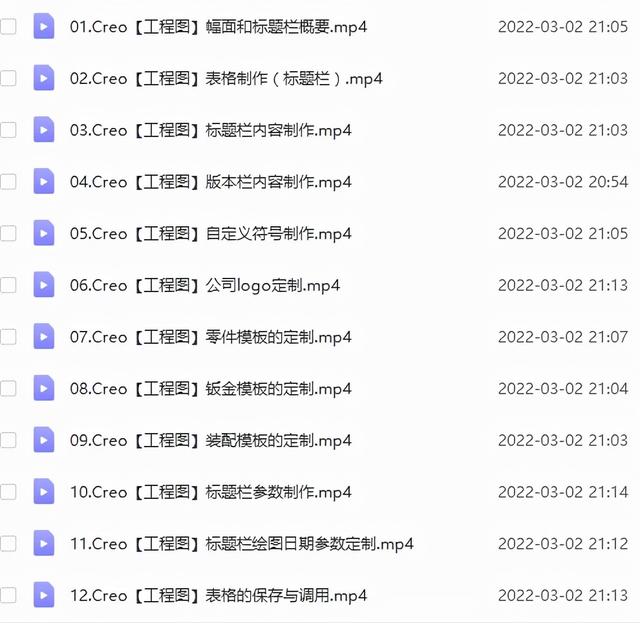

6.Creo工程图视频教程

工程图

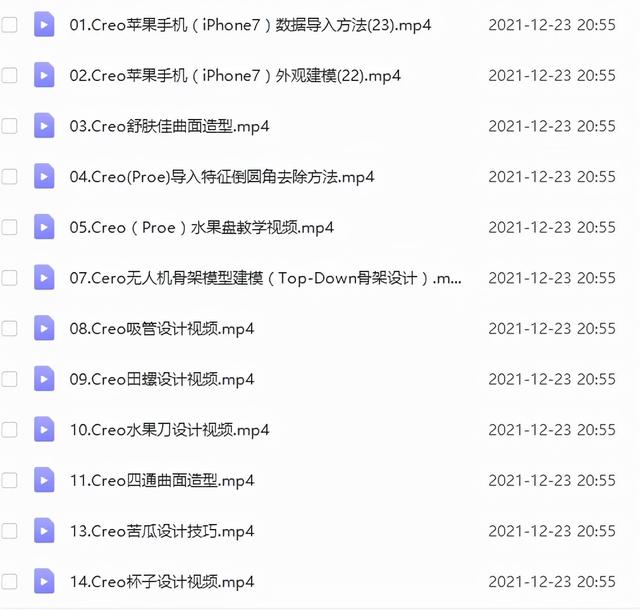

7.手机产品结构设计视频教程

手机产品结构设计

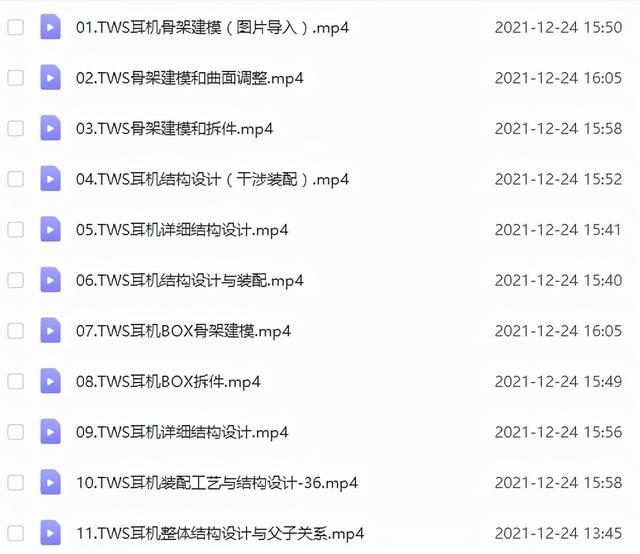

8.TWS蓝牙耳机视频教程
