电磁铁控制器使用说明

基本原理适用范围注意事项安装调试维护保养故障排除面板操作说明电气原理图电磁铁控制器使用说明基本原理

主电路采用半波整流或全波整流方式，由接触器组成正向励磁、反向消磁和放电电路，可控制电磁吸盘的充磁和退磁动作。反向消磁时间由延时辅助触头组或时间继电器控制。

使用范围

1）海拔不超过2000米；

2）周围空气温度不高于+40℃，不低于-10℃；

3）周围空气相对湿度日平均不大于95%，月平均不大于90%；

4）无剧烈震动；

5）无雨雪侵入，无爆炸危险，无对绝缘有破坏作用的环境。

3、 注意事项

1）电磁吸盘的额定工作电压应与整流控制设备的直流输出电压相符。

2）整流设备的额定输出电流应大于电磁吸盘的额定工作电流。

4、 安装与调试

1）设备应安装在通风、干燥、操作和检修方便的地方。

2）使用前先检查各接线连接有无松动，然后按接线图接线。

3）吸料

将充退磁开关打向“充磁”位置，则KM1动作，给电磁铁常压正向励磁，电磁铁通电产生磁力。

4）放料

将充退磁开关打向“退磁”位置，则KM1断开，KM2动作，对电磁进行反向消磁。持续约0.5-2秒后由延时辅助触头断开KM2，整个放料过程结束。

5）调压

电压可通过面板电位器调节。退磁时间长短可通过延时辅助触头调节。

6）注意事项

正常使用过程中，如果断电警报器闪烁蜂鸣，说明外部供电中断UPS备用电源使用中，请尽快停止使用，检查供电中断原因。

5、 维护保养

1）使用完毕，应将急停开关按上，按钮开关置于“退磁”位置，同时将断路器全部断开。

2）检查本设备时请不要使用摇表，防止损坏整流器及其它元器件。

3）至少每三个月对设备清扫一次。

4）每两周要对各节点，螺丝紧固一次，检查各元器件有无变色等异常情况。

5）每个月对蓄电池电量测量并进行充放电测试。

6、 故障排除

当空气开关断开时，应检查电磁铁是否击穿，外接电缆电线是否破损，如有发现短路或元器件被烧损，应排除故障后再恢复通电运行。

7、 面板操作说明

1 ）设备自动运行联动时，务必将充退磁开关打向“退磁”位置；

2）电磁吸盘的额定工作电压应与整流控制设备的直流输出电压相符，本设备电磁吸盘的额定工作电压为DC110V，电压可通过面板电位器调节。

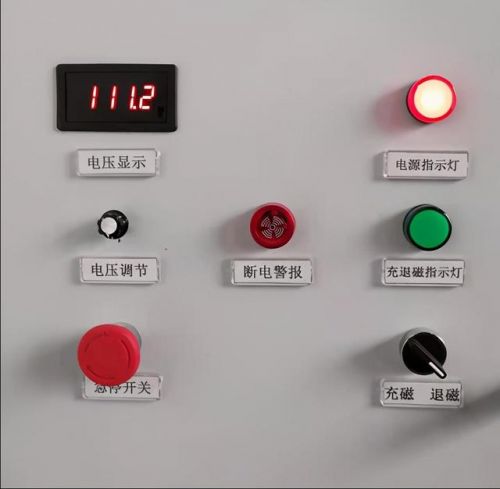

3）设备开机默认状态，如下图所示：

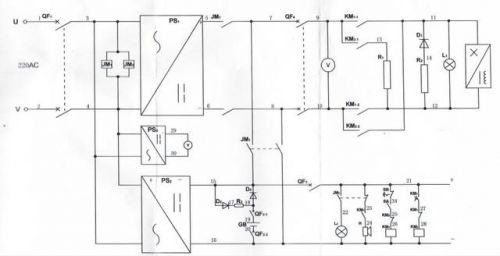

8、 电气原理图
